Innovación de materiales para chasis de vehículos inteligentes
Jul 18, 2026
La competencia por el peso ligero entre los vehículos de nueva energía se ha expandido desde las partes interiores y exteriores de la carrocería hasta los componentes estructurales centrales de las suspensiones del chasis. Como piezas centrales que asumen funciones de soporte de carga, absorción de impactos y manejo de todo el vehículo, las suspensiones desempeñan un papel decisivo en el rendimiento de conducción.
JMJT MOLDE CHIAN,una empresa de alta-tecnología especializada en I+D de moldes de materiales compuestos para automóviles, ha logrado innovaciones integrales en estructura de moldes, control de temperatura y sistemas de posicionamiento de fibras. Sus soluciones logran un equilibrio perfecto entre rigidez ultra-alta, diseño liviano, resistencia al impacto y control de costos de producción en masa, brindando soluciones viables de moldes de producción-en masa para suspensiones de chasis de todo tipo de vehículos de nueva energía.
Limitaciones de las suspensiones de una sola-fibra para diseños de fabricantes de vehículos-de gama completa
· Suspensiones de polímero reforzado con fibra de carbono (CFRP)
Ventajas:Excelente resistencia y módulo específicos. Reducen el peso de las suspensiones de acero entre un 50% y un 60%, reduciendo drásticamente la masa no suspendida para una respuesta más rápida del chasis. Con una excelente-resistencia a la fatiga por vibración a largo plazo y un coeficiente de expansión térmica casi-cero, mantienen dimensiones estables en temperaturas altas y bajas.
Desventajas:Las materias primas de fibra de carbono cuestan entre 5 y 8 veces más que la fibra de vidrio, lo que eleva los costos de adquisición de componentes para aplicaciones en vehículos a gran-escala. El material es quebradizo y propenso a agrietarse integralmente ante colisiones menores, lo que genera altos costos de mantenimiento. Los filamentos duros de fibra de carbono provocan una abrasión severa en las cavidades del molde; Los moldes ordinarios sufren desviaciones dimensionales después de sólo 300.000 disparos, lo que resulta en altos costos de mantenimiento durante la producción en masa. Estas suspensiones solo son adecuadas para vehículos de alto-rendimiento y no pueden adoptarse ampliamente en los automóviles de pasajeros del mercado- masivo.

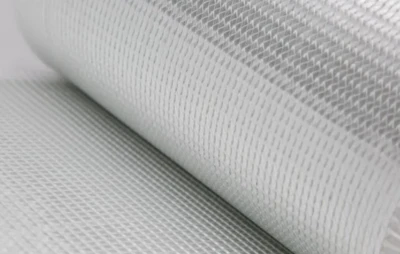

· Suspensiones de polímero reforzado con fibra de vidrio (GFRP)
Ventajas:Los costos de las materias primas son bajos, aproximadamente un-quinto de los de la fibra de carbono. El material presenta una excelente fluidez durante el moldeo, provoca un desgaste mínimo en los moldes y ofrece una excelente absorción de energía de impacto. En las colisiones, la delaminación de la fibra disipa la fuerza del impacto, evitando una fractura estructural completa. Es ideal para la producción en masa de vehículos eléctricos de batería compactos y vehículos comerciales de nueva energía.
Desventajas: Rigidez limitada y potencial de ligereza. Las suspensiones de GFRP pesan más de un 35% más que las suspensiones de fibra de carbono del mismo volumen. Son propensos a deformarse por flexión bajo cargas pesadas o conducción agresiva, y la fibra puede desunarse después de un viaje largo -con baches, lo que no cumple con los requisitos de manejo del chasis de los vehículos de alta -.
En este contexto,suspensiones híbridas de carbono-fibra de vidriohan surgido como la solución industrial óptima. Las fibras de carbono se colocan en las nervaduras de tensión principales y en los puntos de conexión de los casquillos de la suspensión para proporcionar un soporte rígido y una máxima reducción de peso, mientras que las fibras de vidrio forman el cuerpo principal de la suspensión para mejorar la resistencia general al impacto y reducir los costos de materia prima. Sin embargo, la fibra de carbono y la fibra de vidrio difieren drásticamente en densidad, tasa de contracción, humectabilidad de la resina y comportamiento del flujo de colocación. Los moldes universales convencionales producirán defectos fatales como delaminación de la fibra, escasez parcial de material, deformación del molde y desunión de la interfaz. Por lo tanto, los moldes de conformación especiales se han convertido en el cuello de botella que restringe la implementación de la innovación de materiales.
II.Tecnologías principales de moldes de conformación especiales para suspensiones híbridas de carbono-fibra de vidrio
Centrándose en dos componentes principales del chasis, a saber, los brazos de control de suspensión y las ballestas compuestas, JMJT Mould CHINA ha completado la iteración técnica completa de moldes de fibra híbrida y ha resuelto todos los desafíos técnicos a lo largo del proceso de co-formado de fibra de carbono y fibra de vidrio.
1. Insertos de posicionamiento preinstalados particionados
Las ranuras de posicionamiento de fibra de carbono extraíbles están incrustadas en las zonas-que soportan tensiones de la cavidad del molde de suspensión, mientras que las estaciones para colocar preformas de fibra de vidrio están reservadas en el área de la cavidad principal. Las estructuras limitadoras mecánicas dentro del molde bloquean con precisión las posiciones de disposición de las dos fibras, eliminando el flujo mixto y la delaminación de la fibra de carbono y la fibra de vidrio durante el moldeo. Se simulan las trayectorias de tensión de las fibras en condiciones de trabajo de extrusión y choque de suspensiones. Se adoptan corredores divergentes en forma de abanico-en capas para las compuertas del molde para equilibrar la diferencia de velocidad del flujo de llenado entre las dos fibras. Después del moldeo, la uniformidad de la distribución de las fibras dentro de las suspensiones aumenta en un 96%, eliminando por completo las fracturas por tensión y los defectos de blanqueamiento de la superficie, y la fluctuación de las propiedades mecánicas de los componentes se controla dentro de ±3%.
2. Sistema de control de temperatura de circuito cerrado-zonificado independiente
Los coeficientes de expansión térmica de la fibra de carbono y la fibra de vidrio difieren en casi un 40%. Como piezas estructurales de forma-especial-de tamaño largo, las suspensiones son muy propensas a doblarse y deformarse por torsión durante el enfriamiento después del moldeo, lo que afecta directamente la precisión del ensamblaje de los bujes. El molde adopta un diseño de control de temperatura por zonas de circuito de aceite-independiente: dos módulos separados de circulación de aceite caliente están equipados para zonas reforzadas con fibra de carbono y zonas principales de fibra de vidrio respectivamente, con la diferencia de temperatura de la cavidad del molde controlada con precisión dentro de ±0,5 grados para cumplir con los diferentes requisitos de temperatura de curado del carbono. Fibra y fibra de vidrio. El sustrato de la cavidad del molde es acero pre-templado 718H, y se rocían revestimientos nano-cerámicos-resistentes al desgaste en las áreas de tensión-propensas a la fricción. Esto no solo compensa la diferencia de contracción por enfriamiento entre las dos fibras, sino que también reduce en gran medida la abrasión de la cavidad del molde causada por las fibras de carbono duras, lo que permite una producción en masa estable de más de 1,2 millones de piezas por juego de moldes.
3. Sistema de inyección de resina de alta-presión y ventilación por vacío de múltiples-etapas
Los brazos de control de suspensión y las ballestas compuestas generalmente presentan espesores de pared que oscilan entre 8 mm y 15 mm. Las fibras híbridas apiladas aumentan en gran medida la dificultad de la impregnación de resina, lo que fácilmente genera poros internos y desunión en la interfaz fibra-resina, lo que resulta en una fractura por fatiga de los componentes del chasis. El molde está equipado con tres niveles de ranuras de ventilación (principal, secundaria y micro), y se implementa un bombeo de presión negativa de vacío total antes de sujetar el molde. El sistema de inyección adopta una inyección mixta en contracorriente a alta presión de 1 a 6 MPa, lo que permite que la resina penetre rápidamente en las capas de fibra de vidrio y carbono. La porosidad de las piezas moldeadas es inferior al 0,3% y la resistencia al impacto aumenta un 45% en comparación con las piezas fabricadas con moldes tradicionales, superando completamente la prueba de seguridad de fatiga pulsante del chasis de 300.000 ciclos.
Estructura de molde integrada con bujes metálicos integrados
Los puntos de montaje de los bujes en ambos extremos de la suspensión sirven como áreas de soporte de carga central. El molde está equipado con insertos de posicionamiento automático integrados-para casquillos, que permiten la incrustación directa de casquillos metálicos mientras se colocan preformas de fibra. Las fibras de carbono-híbridas se moldean por compresión-en un solo paso, formando una unión perfecta entre los casquillos y el sustrato compuesto después del moldeo. No se requieren procesos posteriores-de ajuste a presión ni de unión. El tiempo de procesamiento de una sola pieza se reduce en un 60%, con un error dimensional de ensamblaje controlado dentro de menos de 0,02 mm, cumpliendo con los estándares de línea de ensamblaje automático de los fabricantes de equipos originales (OEM) de vehículos.
III.Colaboración industrial ascendente y descendente impulsada por el molde-
Como fabricante de moldes, Taizhou Huangyan Jiutai Mould Co., Ltd. va más allá del simple suministro de herramientas. Ha creado un-sistema de servicio integral que cubre "coincidencia de fórmulas de materiales, desarrollo de moldes personalizados, verificación de pruebas de moldes y transferencia de procesos de producción en masa".
La empresa opera un-taller interno de prueba de materiales compuestos equipado con prensas de moldeo de gran tonelaje y equipos de moldeo por inyección de alta-velocidad. Puede completar-muestreo de proceso completo, pruebas de rendimiento mecánico y verificación dimensional de componentes híbridos de fibra de vidrio-de carbono, lo que reduce los ciclos de desarrollo de nuevos productos para los fabricantes de automóviles en un 30%.
La empresa ha desarrollado tecnologías de moldes para compuestos termoplásticos reciclables para alinearse con la tendencia de la economía circular baja-en carbono. Las piezas formadas de fibra de vidrio de carbono-híbrido se pueden reciclar y remanufacturar a altas temperaturas, lo que ayuda a los fabricantes de vehículos a alcanzar los objetivos de reducción de emisiones de carbono y neutralidad de carbono.
Además, a medida que los chasis de los automóviles se desarrollen hacia la inteligencia y la integración, las suspensiones de fibra de vidrio y fibra de carbono incorporarán gradualmente funciones de detección. Se pueden incorporar sensores de fibra óptica, galgas extensométricas y otros componentes durante el moldeo de compuestos para monitorear datos en tiempo real-como la tensión y la vibración de la suspensión, respaldando la conducción inteligente y el control activo de la suspensión, y mejorando aún más la seguridad y el rendimiento del manejo del vehículo.
Las suspensiones de fibra de vidrio se centran en las ventajas de costos del ciclo completo-de vida-, satisfaciendo las demandas integrales de los vehículos del mercado masivo-de diseño liviano, confiabilidad y control de costos. Las suspensiones de fibra de carbono ofrecen lo último en rendimiento, lo que permite a los vehículos de alta-vehículos de nueva energía lograr-mejoras integrales en manejo, autonomía de conducción y comodidad de marcha. Con un posicionamiento diferenciado en el mercado, los dos tipos de suspensiones avanzan conjuntamente en la transformación de los materiales de chasis de automóviles del acero convencional a compuestos.
En el futuro, con avances continuos en tecnologías de materiales y procesos de moldeo, las suspensiones de fibra de vidrio evolucionarán hacia un mayor rendimiento, las suspensiones de fibra de carbono lograrán avances en la reducción de costos y los materiales compuestos híbridos se convertirán en la opción óptima para los vehículos de gama media-. Las tres soluciones de materiales formarán en conjunto un panorama diversificado de materiales para chasis de automóviles, ofreciendo soluciones-hechas a medida para vehículos de todos los niveles e impulsando el desarrollo sostenible de la industria automotriz hacia una fabricación liviana, de alto-rendimiento y ecológica-.
