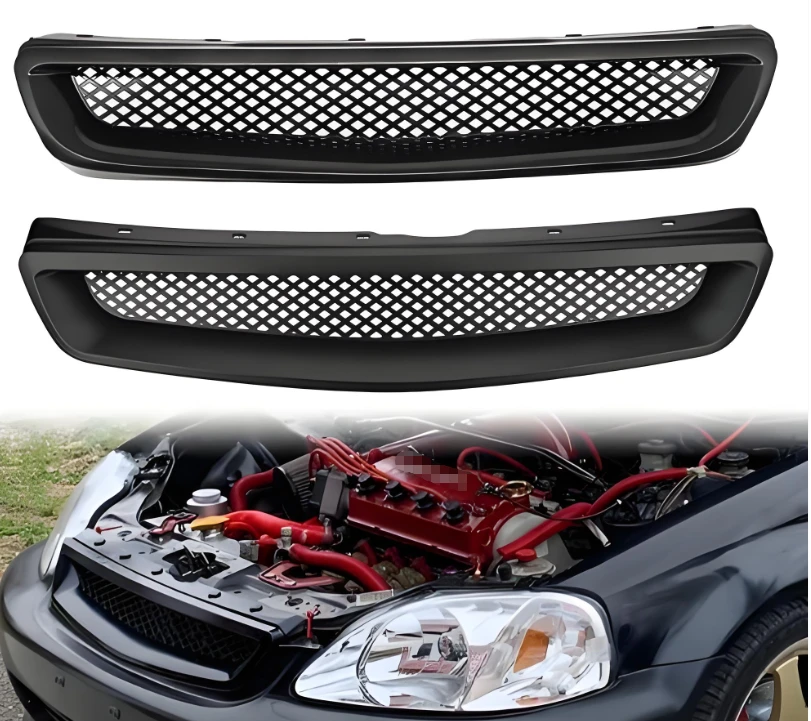

Molde de pieza de plástico para parrilla de automóvil

I. Aplicación de molde

El molde de pieza de plástico de parrilla automotrizes un equipo de conformado especializado en el campo de fabricación de piezas de automóviles. Su función principal es procesar materias primas plásticas fundidas para darles forma mediante un proceso de moldeo por inyección específico para producir las piezas de plástico de la parrilla delantera-de los automóviles. Como componente clave del sistema de apariencia automotriz, la parrilla del automóvil no solo protege los componentes internos del compartimiento del motor sino que también guía el flujo de aire para ayudar en la disipación del calor y optimiza las características aerodinámicas de la carrocería del vehículo. Su forma y precisión dimensional afectan directamente la coordinación de la apariencia del vehículo y el rendimiento general del vehículo. Este molde puede replicar con precisión la configuración de diseño de la parrilla automotriz, presentando completamente la estructura de la parrilla, el contorno del marco, las pestañas de instalación y otras características detalladas, logrando una producción por lotes y estandarizada de piezas plásticas de parrillas automotrices y cumpliendo con los requisitos de formación personalizados de diferentes modelos de vehículos para parrillas. Es un equipo de soporte central para la fabricación industrializada de parrillas para automóviles.

II. Materiales del molde

La selección de materiales para moldes de piezas de plástico para parrillas de automóviles.necesita considerar de manera integral elementos centrales como la vida útil del molde, la precisión del conformado, la viabilidad del procesamiento y el control de costos. Los materiales del núcleo se dividen principalmente en tres categorías: materiales de cavidad/núcleo, materiales de guía y posicionamiento y materiales estructurales auxiliares.

1. Material de la cavidad y del núcleo:Como área funcional principal que está en contacto directo con el molde y las materias primas plásticas, debe tener alta resistencia, alta resistencia al desgaste, excelente conductividad térmica y resistencia a la corrosión. Los materiales comúnmente utilizados incluyen aceros para moldes de plástico pre-endurecidos, como P20, 718H y H13. Entre ellos, el acero P20 es adecuado para la producción-de lotes medios de moldes de rejilla de precisión-ordinarios y tiene un buen rendimiento de corte y pulido; El acero 718H tiene mayor dureza y resistencia al desgaste y es adecuado para la producción de grandes-lotes o moldes de rejilla estructurados-complejos, evitando eficazmente el desgaste y la deformación de la cavidad durante los procesos de moldeo-a largo plazo; El acero H13 es adecuado para escenarios de moldeo resistentes a altas-temperaturas-y puede cumplir con los requisitos de moldeo de materias primas plásticas reforzadas como la poliamida (PA).

2. Materiales de guía y posicionamiento:Se utilizan para garantizar la sincronización precisa de los movimientos de apertura y cierre del molde, evitando desalineaciones entre la cavidad y el núcleo que podrían provocar el desguace de piezas de plástico. Los materiales comúnmente utilizados incluyen acero para rodamientos SUJ2. Este material tiene una dureza y estabilidad dimensional extremadamente altas. Después del tratamiento de enfriamiento, la resistencia al desgaste y la precisión del ajuste de componentes como pasadores guía y manguitos guía mejoran significativamente, lo que garantiza la estabilidad y confiabilidad a largo plazo-del funcionamiento del molde.

3. Materiales estructurales auxiliares:Esta categoría incluye componentes auxiliares como pasadores eyectores, barras de unión y casquillos de bebedero. Los materiales más utilizados son acero para troqueles para trabajo en caliente SKD61 y acero 45#. El acero para troqueles para trabajo en caliente SKD61 es adecuado para componentes como pasadores expulsores que necesitan soportar impactos repetidos de alta-temperatura, y ofrece una excelente resistencia a la fatiga térmica. Después del tratamiento de enfriamiento y revenido, el acero 45# es adecuado para componentes que no soportan cargas centrales, como barras de unión y placas fijas, logrando un equilibrio entre resistencia y rentabilidad.

III. Ventajas de los moldes

En comparación con los métodos de procesamiento tradicionales, el uso de moldes de piezas de plástico para parrillas de automóviles para operaciones de producción ofrece ventajas significativas en múltiples dimensiones. Los beneficios principales se reflejan en una mayor eficiencia de la producción, una calidad garantizada del producto, un control de costos optimizado y una mayor adaptabilidad a la industrialización.

1. Mejorar la eficiencia de la producción y lograr la producción por lotes:El proceso de formación de moldes adopta un modo de moldeo integrado, donde un único moldeo por inyección puede completar el moldeo completo de la parrilla del automóvil. En comparación con el proceso tradicional de desmontaje y montaje, el ciclo de producción se acorta significativamente (el ciclo de moldeo de un único conjunto de piezas de plástico suele ser de 30-60 segundos). Al mismo tiempo, este molde se puede adaptar a una línea de producción automatizada y combinarse con un brazo mecánico para lograr operaciones totalmente automatizadas que incluyen alimentación, moldeado, extracción de piezas y recorte. Un solo molde puede producir miles de piezas de plástico calificadas por día, lo que puede satisfacer de manera eficiente las necesidades de producción en masa a gran escala de la industria automotriz.

2. Garantizar la precisión del producto, mejorar la apariencia y el rendimiento del ensamblaje:Durante la etapa de diseño del molde, los datos de diseño tridimensional-de la rejilla se pueden replicar con precisión. La precisión de ajuste de la cavidad y el núcleo puede alcanzar 0,005-0,01 mm, lo que garantiza eficazmente la precisión dimensional, la consistencia de la forma y el acabado superficial de la pieza de plástico. Después del moldeado, la rejilla de la rejilla es regular, el marco es plano y las dimensiones de instalación son precisas. Esto no sólo mejora la apariencia estética del automóvil, sino que también garantiza el ensamblaje preciso de la parrilla con el compartimiento del motor, el parachoques delantero y otros componentes, evitando problemas como ruidos anormales y trastornos del flujo de aire causados ​​por un espacio de montaje excesivo.

3. Optimice el control de costos y mejore la eficiencia en la utilización de recursos:Por un lado, la producción por lotes puede distribuir significativamente el coste de asignación de moldes. En comparación con el procesamiento manual o los procesos de fundición por lotes pequeños-, el coste unitario de producción de piezas de plástico se puede reducir entre un 30 % y un 50 %. Por otro lado, la tasa de utilización de materia prima plástica en el proceso de formación de moldes es superior al 95%, lo que puede reducir significativamente el desperdicio de materia prima. Al mismo tiempo, el modo de producción automatizado reduce el uso de mano de obra, optimizando aún más la gestión de los costos laborales en el proceso de producción.

4. Adaptarse al diseño personalizado y mejorar la competitividad del mercado de productos:Con la mejora continua de las demandas personalizadas en el mercado automotriz, los estilos de diseño de parrillas para automóviles se están diversificando cada vez más. El molde de plástico para parrillas de automóviles puede completar rápidamente la personalización de la estructura de la cavidad de acuerdo con los requisitos de diseño de diferentes modelos, logrando un moldeado rápido de formas de parrillas diferenciadas, como panal, barra horizontal y celosía, ayudando a los fabricantes de automóviles a lanzar rápidamente nuevos productos que satisfagan las demandas del mercado y mejorando de manera efectiva la competitividad del mercado de productos.

IV. Proceso

La fabricación y aplicación de moldes de plástico para parrillas de automóviles (moldeo de piezas de plástico) deben seguir una serie de procedimientos de proceso rigurosos. Los enlaces principales se dividen en dos módulos principales: proceso de fabricación de moldes y proceso de moldeo de piezas de plástico:

(1) Proceso de fabricación de moldes

1. Etapa de diseño:Con base en los dibujos de diseño 3D de la parrilla del automóvil, combinados con las características de las materias primas plásticas (como la fluidez y la tasa de contracción), se lleva a cabo el trabajo de diseño de la estructura del molde, que cubre el diseño de las formas de la cavidad y el núcleo, la posición de la puerta y el diseño de la forma, el diseño del sistema de enfriamiento, el diseño del sistema de expulsión y otros contenidos básicos. Al mismo tiempo, el análisis de simulación CAE se utiliza para optimizar la estructura del molde y evitar posibles problemas de calidad como marcas de contracción, deformaciones y escasez de material durante el proceso de moldeo por adelantado.

2. Preparación de materiales:De acuerdo con los requisitos de diseño, compre la especificación correspondiente de los materiales de acero del molde y complete el procesamiento de corte mediante sierras, fresadoras y otros equipos para obtener materiales en blanco que cumplan con los requisitos de tamaño de cada componente del molde.

3. Mecanizado de precisión:Para procesar las materias primas se utilizan equipos de mecanizado de precisión, como fresadoras CNC, centros de mecanizado CNC, máquinas de descarga eléctrica (EDM) y máquinas cortadoras de alambre. Entre ellos, los centros de mecanizado CNC se utilizan para el procesamiento desbaste y semi-fino de cavidades y núcleos para garantizar la precisión básica del moldeo; las máquinas de descarga eléctrica se utilizan para procesar superficies curvas complejas y ranuras estrechas dentro de cavidades que son difíciles de lograr mediante procesamiento mecánico; Las máquinas cortadoras de alambre se utilizan para procesar componentes de alta-precisión, como columnas guía y pasadores expulsores.

4. Pulido y tratamiento térmico:Las superficies de la cavidad y el núcleo se pulen para garantizar que la rugosidad de la superficie cumpla con los requisitos (normalmente Ra menor o igual a 0,02 μm), mejorando así la calidad de la superficie de la pieza de plástico; Los componentes centrales del molde (como la cavidad, el núcleo y los pasadores guía) se someten a procesos de tratamiento térmico como enfriamiento y revenido para aumentar la dureza y la resistencia al desgaste de los componentes.

5. Montaje y depuración:Ensamble los componentes procesados ​​(cavidades, núcleos, sistemas de guía, sistemas de expulsión, sistemas de enfriamiento, etc.) y luego instale el molde en la máquina de moldeo por inyección para realizar operaciones de moldeo de prueba. Produzca piezas de muestra mediante moldeo de prueba e inspeccione las piezas de muestra para determinar su precisión dimensional, calidad de la superficie, rendimiento del ensamblaje y otros indicadores. Ajuste y optimice el molde para cualquier problema existente hasta que las piezas de muestra cumplan con los estándares de calidad.

(II) Proceso de moldeo de piezas de plástico

1. Preparación de materia prima:Las materias primas plásticas seleccionadas (como polipropileno PP, copolímero de acrilonitrilo-butadieno-estireno ABS, poliamida PA, etc.) se secan para eliminar la humedad de las materias primas y evitar defectos de burbujas en las piezas moldeadas después del moldeo.

2. Moldeo por inyección:Después del secado, las materias primas plásticas se añaden al cilindro de la máquina de moldeo por inyección. Las materias primas se funden hasta obtener un estado fluido calentándolas en el barril. Luego, el tornillo de la máquina de moldeo por inyección inyecta el plástico fundido en la cavidad del molde a alta presión y alta velocidad.

3. Mantenimiento de presión y enfriamiento:Después de inyectar el plástico en la cavidad, se mantiene la presión establecida para mantener la presión y compensar la contracción del plástico en la cavidad. Al mismo tiempo, la cavidad se enfría a través del sistema de enfriamiento del molde para solidificarse gradualmente y formar el plástico fundido.

4. Apertura del molde y expulsión de piezas:Una vez que la pieza de plástico está completamente solidificada, la cavidad del molde y el núcleo se separan mediante el accionamiento del molde y la pieza de plástico es expulsada de la cavidad mediante el sistema de expulsión. A continuación, la pieza de plástico se recoge y se coloca mediante un brazo mecánico o manualmente.

5. Post-procesamiento:Se recortan las piezas de plástico extraídas (eliminando la compuerta, la rebaba y otros materiales sobrantes) y se llevan a cabo medidas de control de calidad, como inspección dimensional y verificación de apariencia. Las piezas de plástico cualificadas pasan al posterior proceso de montaje.

V. Conclusión

Como equipo central para la fabricación industrializada de piezas de automóviles, la racionalidad del diseño, la ciencia de la selección de materiales y la precisión del procesamiento de los moldes de piezas de plástico para parrillas de automóviles determinan directamente la calidad del producto, la eficiencia de producción y el nivel de control de costos de las parrillas de automóviles. Con la continua evolución de la industria automotriz hacia el peso ligero, la personalización y la inteligencia, las rejillas de plástico, que presentan un estilo liviano, flexible y costos controlables, se utilizan cada vez más en la fabricación de automóviles. Esto impone mayores exigencias a los moldes de piezas de plástico para parrillas de automóviles, como una mayor precisión de moldeo, ciclos de desarrollo de moldes más cortos y una mayor adaptabilidad a estructuras complejas. En el futuro, con la mejora continua de la tecnología de procesamiento de precisión, la tecnología de simulación CAE y la tecnología de automatización, los moldes de piezas de plástico para parrillas de automóviles se desarrollarán hacia la inteligencia, la eficiencia y el medio ambiente. Esto no solo mejorará aún más la calidad de producción y la eficiencia de las parrillas para automóviles, sino que también ayudará a la industria automotriz a lograr una iteración eficiente del producto y una mejora del rendimiento, brindando un sólido respaldo para el desarrollo de alta-calidad de la industria de fabricación de automóviles.
